开关柜为金属封闭箱式外壳

Время публикации :2020-07-27 15:27:20 | Количество просмотров ：

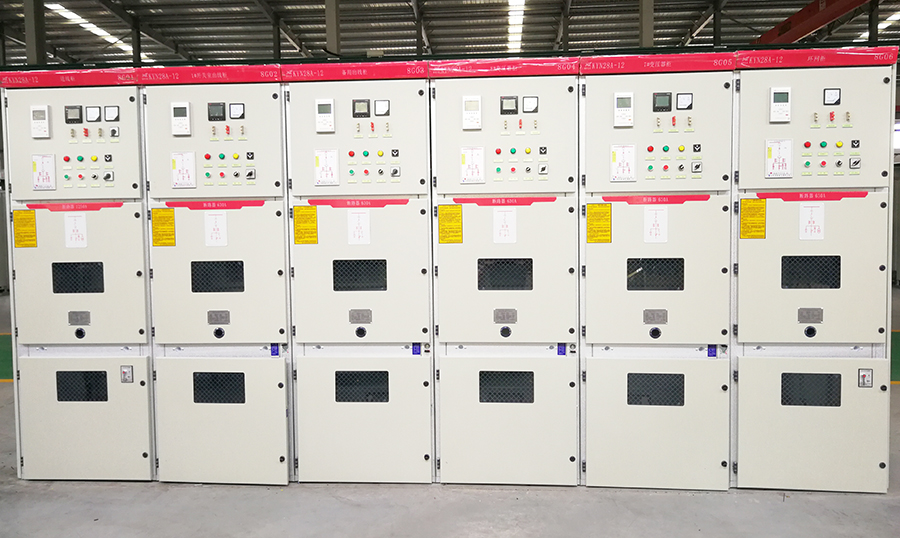

开关柜为金属封锁箱式外壳，一切带电体均被封锁在柜内，并按功用划分为母线室、断路器室、电缆室，室间以金属防护板分隔。仪表箱为单独构造，装置在柜上部，转动箱后的丝杠，可使其升高300mm,以便于检修断路器局部。

主母线由柜间的绝缘套管固定，卸下后盖板即可检修，此套管使相邻两柜间完整隔离，母线室顶盖板上设有释压窗。真空断路器及电磁操动机构或弹簧操动机构为一整体构造，推入柜内后用螺栓固定。

断路器室与主母线室之间装置上隔分开关，与电缆室之间装置下隔分开关。断路器室的后壁装置电流互感器，右侧设有上下隔分开关及其接地开关的操动机构，本室内如产生过高压力，可经后上方的释压窗排出。

电缆由柜底板下部的支架和卡箍固定，穿过零序互感器进入柜内，用盖板及填充物封严。电缆芯线衔接到汇流铜排上，这个铜排用带电显现安装的传感器支撑，能够检查电缆能否带电。电缆室内依据需求能够装置避雷器，后下方设有接地母线，右下方是电缆头接地开关的操动机构。本室内如产生过高压力，可经后部通道由上部的释压窗排出。
